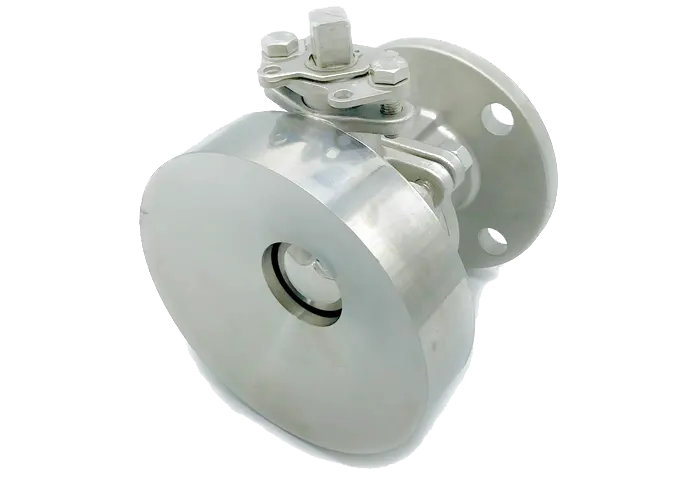

MODELO KHD-TB

Válvula de esfera de flange inferior do tanque – sede macia

A válvula de esfera do fundo do tanque está equipada com uma conexão de flange especial para soldar ao fundo de um tanque ou recipiente.
O perfil final e o raio têm um efeito de descarga por gravidade eficaz.
Furos cónicos lisos e bolas ultra-fecho no tanque impedem o empilhamento do meio na entrada da válvula e asseguram uma descarga suave.
As válvulas de esfera flangeadas proporcionam um controlo eficaz das operações de petróleo e gás.
A sua característica característica são as extremidades flangeadas que são aparafusadas à tubagem de petróleo e gás.
Em geral, as sedes macias são feitas de materiais termoplásticos como o PTFE.
São ideais para aplicações onde a compatibilidade química é importante e onde a vedação o mais apertada possível é essencial.
Contudo, os assentos macios não são recomendados para fluidos de processo sujos ou abrasivos.
As sedes macias podem partir-se sob estas condições, causando fugas na válvula.

KHD-TB VÁLVULA DE ESFERA – ISO montagem direta / ISO montagem regular

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.
O bloco de montagem regular ISO aceita a montagem direta de atuadores pneumáticos e elétricos.
A ISO 5211 é uma norma europeia que especifica os requisitos para a montagem de atuadores de volta parcial, com ou sem caixa de velocidades, às válvulas industriais.

CARACTERÍSTICAS
  • Material do corpo: CF8M, CF8, WCB, DIN1.4408, DIN1.4308, DIN1.0619
  • Classificação de Pressão: Classe 150, DIN PN 16 disponível sob pedido
  • Ligação final: Ligação de extremidade flangeada RF com almofada de soldadura angular
  • Gama de temperaturas: -20°C a 180°C (-4°F a 350°F) com assentos de PTFE
NORMAS
  • Conceção básica de acordo com a ANSI B16.34

FICHA TÉCNICA (pdf)
