MODELO KHD-31 KHD-35

Válvulas de esfera de 3 peças roscadas / de soldadura topo a topo – sede macia

Válvulas de esfera de três peças, compostas por 3 peças separadas mantidas juntas por parafusos.
Uma válvula de esfera de três peças é preferida sempre que for necessária uma limpeza regular.
As extremidades das válvulas de esfera podem permanecer roscadas no tubo, enquanto a secção central pode ser removida.
Uma válvula de esfera de soldadura topo a topo contém uma conexão do tamanho de uma soldadura topo a topo para conexão de entrada e saída.
A válvula com conexão de extremidade de soldadura topo a topo assegura a ausência de fugas acidentais.
As válvulas de esfera roscadas contêm roscas internas e externas para facilitar as conexões de entrada e saída.
Em geral, as sedes macias são feitas de materiais termoplásticos, tais como PTFE.
São ideais para aplicações onde a compatibilidade química é importante e onde é essencial uma vedação o mais apertada possível.
Contudo, os assentos macios não são recomendados para fluidos de processo sujos ou abrasivos.
As sedes macias podem partir-se sob estas condições, causando fugas na válvula.

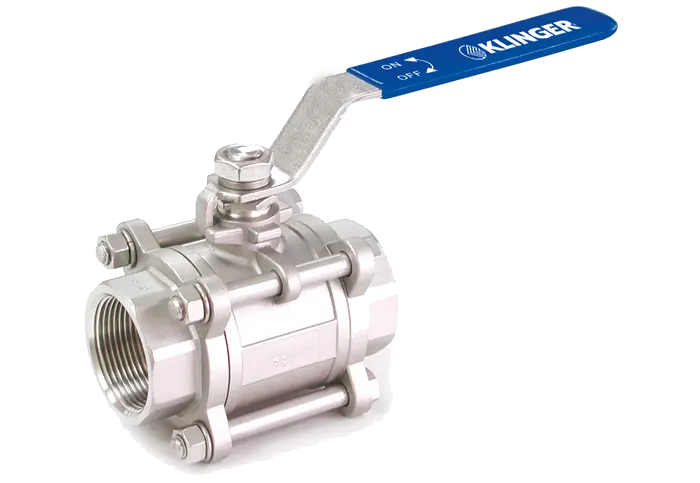

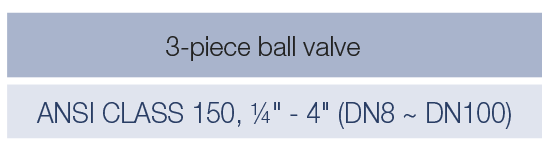

KHD-31 VÁLVULA DE ESFERA – Sem almofada de montagem

Estas válvulas não têm uma interface de montagem ISO. Isto significa que é necessário um suporte e um cão de tração para montar o atuador no válvula.

CARACTERÍSTICAS
  • A embalagem de haste Chevron reduz o desgaste e aumenta o desempenho da selagem
  • O design de 3 peças permite a manutenção em linha
  • Talo à prova de rebentamento
  • Opções de porta em V disponíveis em 10°, 30°, 60°, 90° para aplicações de controlo
  • Certificado de acordo com PED 2014/68/UE
  • EN 10204-3.1 Certificado de material é complementar
NORMAS
  • Norma de inspeção: API 598, ISO 5208 ou EN 12266-1
LIGAÇÃO FINAL
  • Roscado
  • Soldadura topo a topo, soldadura topo a topo longa
  • Soldadura por tomada
  • Combinação de ligações finais também disponível
GAMA DE TEMPERATURAS
  • -4°F a 350°F (-20°C a 180°C) com assentos de PTFE
  • -4°F a 400°F (-20°C a 200°C) com lugares MG1241

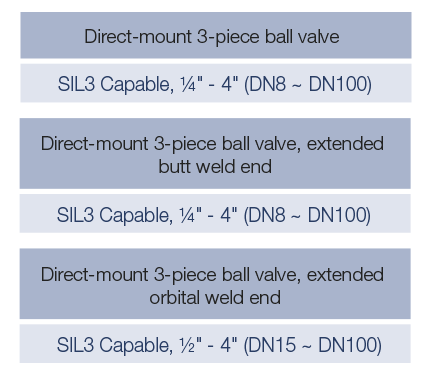

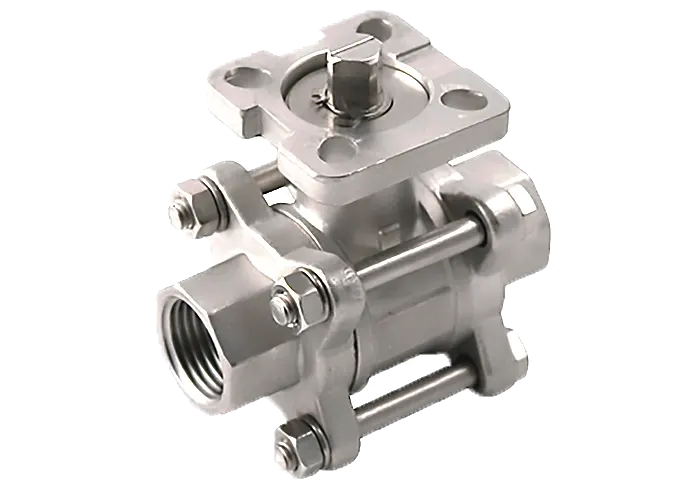

KHD-35 VÁLVULA DE ESFERA – montagem direta ISO

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.

CARACTERÍSTICAS
  • Haste quadrada e almofada de montagem dupla ISO 5211 permitem uma fácil automatização
  • Embalagem de haste autoajustável com anilhas Belleville minimiza a necessidade de reapertar a embalagem
  • A embalagem de haste Chevron reduz o desgaste e aumenta o desempenho da selagem
  • O design de 3 peças permite a manutenção em linha
  • Talo à prova de rebentamento
  • Dispositivo ante estático(opcional)
  • Opções de porta em V disponíveis em 10°, 30°, 60°, 90° para aplicações de controlo
NORMAS
  • Certificado de acordo com PED 2014/68/UE
  • EN 10204-3.1 Certificado de material é complementar
  • Norma de inspeção: API 598, ISO 5208 ou EN 12266-1
LIGAÇÃO FINAL
  • Roscado
  • Soldadura topo a topo, soldadura topo a topo longa
  • Soldadura por tomada
  • Combinação de ligações finais também disponível
GAMA DE TEMPERATURAS
  • -4°F a 350°F (-20°C a 180°C) com assentos de PTFE
  • -4°F a 400°F (-20°C a 200°C) com lugares MG1241
