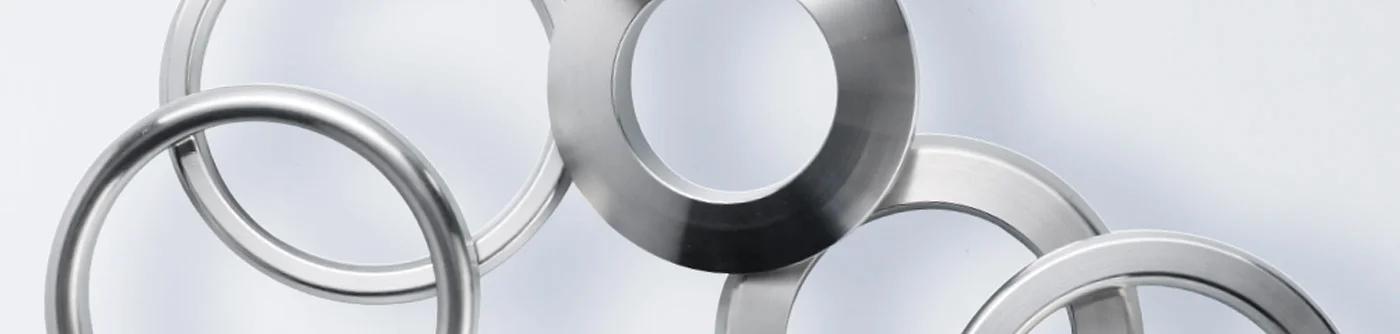

JUNTAS METÁLICAS
JUNTA CORRUGADA
A Klinger Maxigraph consiste num núcleo metálico corrugado encapsulado por um revestimento de grafite.
Desenhada para vedação em aplicações de baixa pressão 150# e 300# como alternativa às juntas espirometálicas.
Características:
- Excelente vedação em aplicações de baixa pressão
- Disponível em vários materiais para a núcleo corrugado, sendo o standard o aço inoxidável AISI-316
Vantagens:
- A junta corrugada impede a extrusão do material de revestimento
- A densidade uniforme de grafite em todo o perfil garante excelente adaptabilidade da face nos picos para criar uma boa vedação, mesmo em flanges desgastadas
- Excelente resistência química
FICHA TÉCNICA JUNTA CORRUGADA (EN)
JUNTA KAMMPROFILE
A junta Kammprofile é usada principalmente em aplicações em que a largura da junta é limitada. Também são frequentemente utilizadas como uma melhoria nos casos em que utilizam juntas metálicas encamisadas, devido à maior capacidade vedação, facilidade de instalação e possibilidade de reutilização.
Características:
- Adequada para vários produtos químicos
- Adequada para uso em aplicações de alta pressão
- Pode ser reparada e reutilizada
- Pode ser fabricada para instalação em flanges ou equipamentos não standard
- Pode ser fabricada para uso com flanges estreitas
Vantagens:
- Usado para aplicações que exigem uma vedação de alta integridade
- Adequado para altas e baixas temperaturas
- Adequado para pequenas larguras de flanges
FICHA TÉCNICA JUNTA KAMMPROFILE (EN)
JUNTA ESPIROMETÁLICA
As juntas espirometálicas Maxiflex combinam a facilidade de vedação de uma carga de grafite, PTFE ou mica com a resistência proporcionada por um reforço metálico perfilado com efeito de mola.
O elemento de vedação é fabricado por uma combinação de camadas e tiras metálicas e revestimento macio para criar uma junta robusta e fácil de instalar.
Características:
- Proporciona uma vedação segura e de confiança
- Adequado para altas temperaturas e pressões
- Pode ser fabricado para flanges standard e também personalizadas
Vantagens:
- Capacidade de recuperação sob a ação de cargas flutuantes causadas por pressão do fluído do processo e mudanças de temperatura, rotação da flange ou diminuição do aperto dos pernos ou parafusos
- Disponível em várias de configurações materiais.
FICHA TÉCNICA JUNTA ESPIROMETÁLICA (EN)
JUNTA SENTRY
A Junta Sentry é uma junta segura e de alta integridade que fornece aos operadores a capacidade de testar a integridade de uma ligação aparafusada.
O Sentry ajuda a reduzir a necessidade de envolver grandes volumes de nitrogénio e reduzir o tempo de inatividade enquanto realiza testes de integridade e pressão, maximizando o tempo de operação e a eficiência.
Características:
- Permite um teste de fuga em ligações flangeadas individuais sem a necessidade de pressurizar todo o sistema
Vantagens:
- Acelera o teste de fugas, reduzindo o tempo de inatividade
- Reduz significativamente o volume de fluído de testes necessário
- Valida a integridade individual da ligação na instalação, reduzindo a necessidade de revisão
- Podem ser testadas e ajustadas se ocorrer uma fuga com uma só intervenção ao local
CATÁLOGO JUNTAS SENTRY (EN)
JUNTA RTJ
A junta RTJ foi projetada para utilização em aplicações de alta pressão e podem ser fabricadas com diversos materiais para se adequar ao fluido do processo e aos materiais da flange.
Características:
- Projetado para ser usado com API 6B, ASME B16.5 e API 6BX (dependendo do estilo da junta)
- Pode ser usado para altas pressões
- Vasta gama de materiais disponíveis
Vantagens:
- O material da junta é selecionado dependendo da aplicação
- Compatibilidade química com o fluído e a dureza da flange
