VÁLVULAS GUILHOTINA PARA SÓLIDOS
As válvulas de guilhotina são dispositivos mecânicos utilizados em processos industriais para controlar o fluxo de fluidos, como líquidos ou gases.
Estas válvulas possuem uma lâmina em forma de guilhotina posicionada perpendicularmente à direção do fluxo que pode ser elevada ou descida para controlar o fluxo do meio.
As válvulas guilhotina para sólidos são ideais para fluidos com alta concentração de sólidos. De baixa pressão e unidirecionais, estas válvulas são utilizadas principalmente na manipulação de fluidos a granel nas saídas dos silos
Modelo BC
Válvula guilhotina unidirecional mecanosoldada para saída de silo e descarga de sólidos de boca quadrada.
O modelo BC é uma válvula de uso geral a baixas pressões para fluídos carregados com sólidos em suspensão, de aplicação principal na manipulação de sólidos na saída de silos e nos setores:
- Químico
- Tratamento de águas
- Energético
- Agroalimentar
- Exploração mineira
- Etc.
Dimensões:
De 150 x 150 a 600 x 600 (superiores ou especiais sob consulta)
Pressões:
De 150 x 150 a 600 x 600: 1 bar
Outras flanges (sob consulta):
Disponibilidade de corpos fundidos para pressões superiores.
FICHA TÉCNICA MODELO BC (EN)

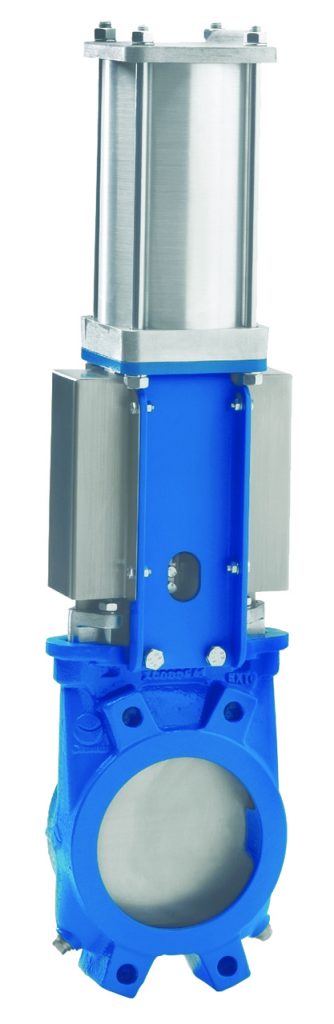

Modelo XC
Válvula guilhotina unidirecional tipo wafer para saída de silo e descarga de sólidos com forma cônica.
O modelo XC é uma válvula desenvolvida para utilização na manipulação de sólidos (granulados, pulverulentos) especialmente desenvolvida com corpo em forma de cone que permite uma fácil evacuação do fluído, de aplicação principal em saída de silo e uso em setores como:
- Energético
- Agroalimentar
- Químico
- Exploração mineira
- Etc.
A válvula é normalmente instalada na saída de silos ou tremonhas em tubagem vertical com o assento na direção da contrapressão de forma a protegê-la do fluxo de sólidos. Este tipo de montagem evita o acúmulo de sólidos no corpo da válvula e eventual emperramento da lâmina, além de proteger a sede contra desgaste prematuro.
Dimensões:
DN 50 a DN 600 (DN superiores sob consulta)
Pressões:
- DN 50 a 250: 10 bar
- DN 300 a 400: 6 bar
- DN 450: 5 bar
- DN 500 a 600: 4 bar
Consulte nosso departamento técnico caso necessite informações sobre a estanqueidade da válvula
Flanges padrão:
EN1092 PN10
ASME B16.5 (classe 150)
Outras flanges sob consulta
