VÁLVULAS GUILHOTINA UNIDIRECIONAIS
As válvulas de guilhotina unidirecionais são dispositivos mecânicos utilizados em processos industriais para controlar o fluxo de fluidos, como líquidos ou gases.
Estas válvulas possuem uma lâmina em forma de guilhotina posicionada perpendicularmente à direção do fluxo que pode ser elevada ou descida para controlar o fluxo do meio.
A válvula guilhotina unidirecional permite o fluxo em apenas uma direção sendo usada em sistemas onde o retorno de fluido não é desejado ou permitida. É comumente usada em aplicações de águas residuais, esgoto, lodos, fluidos abrasivos ou corrosivos entre outros fluidos viscosos. As válvulas guilhotina unidirecionais podem ser fabricadas em diferentes materiais e tamanhos, dependendo do meio e das condições de operação.

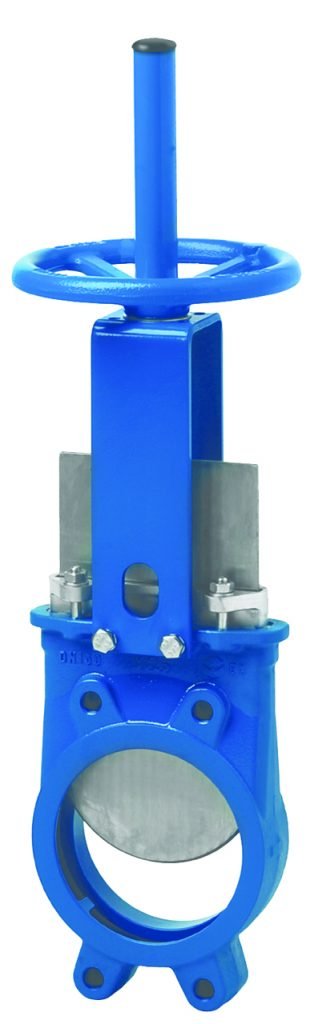

Modelo EX
Válvula guilhotina unidirecional tipo wafer de uso geral.
O modelo EX é uma válvula de uso geral para fluídos carregados com sólidos em suspensão, de aplicação principal nos setores:
- Papel e celulose
- Tratamento de águas
- Energético
- Agroalimentício
- Exploração mineira
- Químico
- etc.
Dimensões:
DN 50 a DN 1200 (DN superiores sob consulta)
Pressões:
- DN 50 a DN 250: 10 bar
- DN 300 a DN 400: 6 bar
- DN 450: 5 bar
- DN 500 a DN 600: 4 bar
- DN 700 a DN 1200: 2 bar
Flanges padrão:
EN1092 PN10
ASME B16.5 (classe 150)
Outras flanges (sob consulta):
EN1092 PN6/16/25
BS “D” e “E” ASME 125 Outras sob consulta
» CONSULTAR FICHA TÉCNICA MODELO EX
Modelo EK
Válvula guilhotina unidirecional tipo wafer de alta performance de uso geral.
O modelo EK é uma válvula de uso geral para fluídos carregados com sólidos em suspensão, de aplicação principal nos setores:
- Papel e celulose
- Tratamento de águas
- Energético
- Agroalimentício
- Exploração mineira
- Químico
- etc.
Dimensões:
DN 50 a DN 1200 (DN superiores sob consulta).
Pressões:
- DN 50 a DN 125: 16 bar
- DN 150 a DN 250: 10 bar
- DN 300 a DN 400: 6 bar
- DN 450: 5 bar (1)
- DN 500 a DN 600: 4 bar(1)
- DN 700 a DN 1200: 2 bar
(1)6 bar com faca em duplex
Flanges padrão:
EN1092 PN10
ASME B16.5 (classe 150)
Outras flanges (sob consulta):
EN1092 PN6/16/25
BS “D” e “E”
ASME 125
Outras sob consulta.
» CONSULTAR FICHA TÉCNICA MODELO EK
Modelo KP
Válvula guilhotina unidirecional tipo wafer de isolamento de transmissores.
A válvula KP permite o isolamento do transmissor de nível de um tanque de armazenamento. A instalação desta válvula permite realizar a substituição e a manutenção sem interromper o processo ou e não ser necessária a drenagem do tanque.
Dimensões:
DN80
Pressão:
DN80: 10 bar
Flanges padrão:
PN10 / ASME 150
» CONSULTAR FICHA TÉCNICA MODELO KP
Modelo CX
Válvula guilhotina unidirecional flangeada para isolamento de queimadores de carvão conforme norma NFPA.
O modelo CX é uma válvula guilhotina unidirecional flangeada especialmente projetada para isolar as linhas de carvão pulverizado em unidades térmicas de carvão. Esta válvula está projetada segundo a norma NFPA 85.
Dimensões:
DN 200/8″ a DN 900/36″
Pressões:
Superiores a 3,5 bar (50 psi) conforme NFPA85
Flanges padrão:
DIN PN10
ASME B16.5 (classe 150)
