MODELO KHD-SGF

Válvula de esfera de segmento de flange tipo V – sede macia

As válvulas de esfera de segmento são também conhecidas como válvulas de esfera de porta V.
O núcleo da válvula de esfera é concebido com um entalhe especial em forma de V.
Isto contribui para uma forte força de corte e um controlo preciso do fluxo.

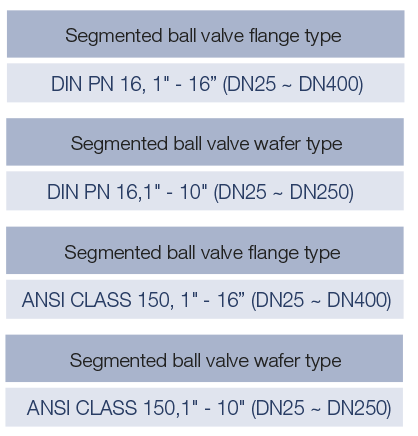

São comuns as válvulas de esfera segmentadas do tipo wafer e as válvulas de esfera segmentadas do tipo flangeadas.
As válvulas de esfera flangeadas proporcionam um controlo eficaz das operações de petróleo e gás.
A sua característica característica são as extremidades flangeadas que são aparafusadas à tubagem de petróleo e gás.
Uma válvula de esfera do tipo wafer é definida como um desenho sem flange.
As válvulas de esfera do tipo wafer apresentam um disco articulado em forma de aba (a bolacha) que é utilizado para permitir e restringir o fluxo de líquido.
Em geral, as sedes macias são feitas de materiais termoplásticos, tais como PTFE.
São ideais para aplicações onde a compatibilidade química é importante e onde é essencial uma vedação o mais apertada possível.
Contudo, os assentos macios não são recomendados para fluidos de processo sujos ou abrasivos.
As sedes macias podem partir-se sob estas condições, causando fugas na válvula.

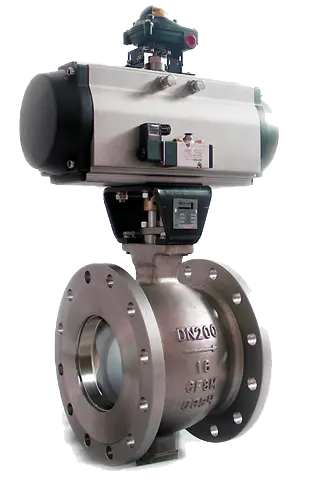

KHD-SGF VÁLVULA DE ESFERA – ISO montagem direta / ISO montagem regular

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.
O bloco de montagem regular ISO aceita a montagem direta de atuadores pneumáticos e elétricos.
A ISO 5211 é uma norma europeia que especifica os requisitos para a montagem de atuadores de volta parcial, com ou sem caixa de velocidades, às válvulas industriais.

CARACTERÍSTICAS
  • O V-notch proporciona o mesmo controlo percentual do fluxo
  • O corpo único previne fugas externas
  • Assento metálico durável, ou assento macio em PTFE, dependendo da aplicação
  • Almofada de montagem ISO 5211 para fácil automatização
  • Binário de acionamento extremamente baixo
  • Opção disponível com acabamentos alternativos para utilização a altas temperaturas
NORMAS
  • Dimensões da flange de acordo com EN1092-1, ASME B16.5
  • Dimensão presencial de acordo com ISA S 75.01-1985
  • Testar e inspecionar de acordo com a norma ISO 5208
