MODELO KHD-2E KHD-2F KHD-2D

Válvulas de esfera de 2 peças flangeadas – sede macia

As válvulas de esfera de duas peças estão entre as válvulas de esfera mais comummente utilizadas.
Como o nome indica, uma válvula de esfera de duas peças é constituída por duas peças, uma com uma conexão final e o corpo.
A segunda peça encaixa na primeira, mantém a guarnição no lugar, e aloja a segunda conexão da extremidade.
As válvulas de esfera flangeadas proporcionam um controlo eficaz das operações de petróleo e gás.
A sua característica são as extremidades flangeadas que são aparafusadas à tubagem de petróleo e gás.
Em geral, os assentos macios são feitos de materiais termoplásticos como o PTFE.
São ideais para aplicações onde a compatibilidade química é importante e onde a vedação o mais apertada possível é essencial.
Contudo, os assentos macios não são recomendados para fluidos de processo sujos ou abrasivos.
As sedes macias podem partir-se sob estas condições, causando fugas na válvula.

KHD-2E VÁLVULA DE ESFERA – Sem almofada de montagem

Estas válvulas não têm uma interface de montagem ISO.
Isto significa que é necessário um suporte e um cão de tração para montar o atuador na válvula.

CARACTERÍSTICAS

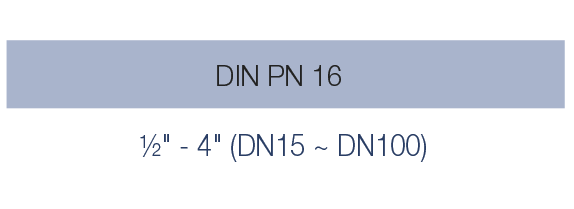

  • Classificação de Pressão: DIN PN16
  • Ligação final: RF flangeada
  • Gama de temperaturas: -20°C a 180°C (-4°F a 350°F) com assentos de PTFE

NORMAS

  • Flange de acordo com DIN 2633
  • Presencial de acordo com DIN 3202-F4

KHD-2F VÁLVULA DE ESFERA – ISO de montagem regular

A plataforma de montagem regular ISO aceita a montagem direta de atuadores pneumáticos e elétricos.
A ISO 5211 é uma norma europeia que especifica os requisitos para a montagem de atuadores de volta parcial, com ou sem
caixas de velocidades, para válvulas industriais

CARACTERÍSTICAS

  • Haste à prova de rebentamento

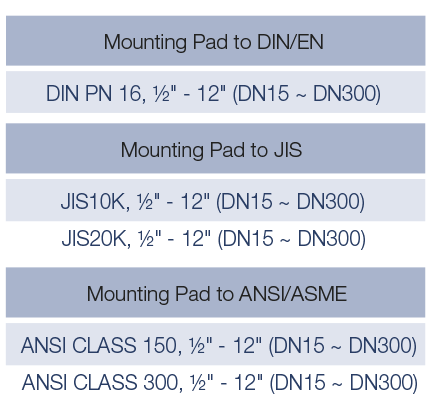

  • Com almofada de montagem ISO 5211
  • Alavanca ou engrenagem acionada
  • Desenho de folha de fogo disponível mediante pedido
  • O desenho da bainha permite um reaperto fácil

NORMAS

  • Desenho: EN 12516-1
  • Face-to-Face: DIN 3202-F4/F5
  • Dimensões da extremidade da flange: DIN 2633 PN16
  • Inspeção e teste de acordo com a norma EN 12266-1

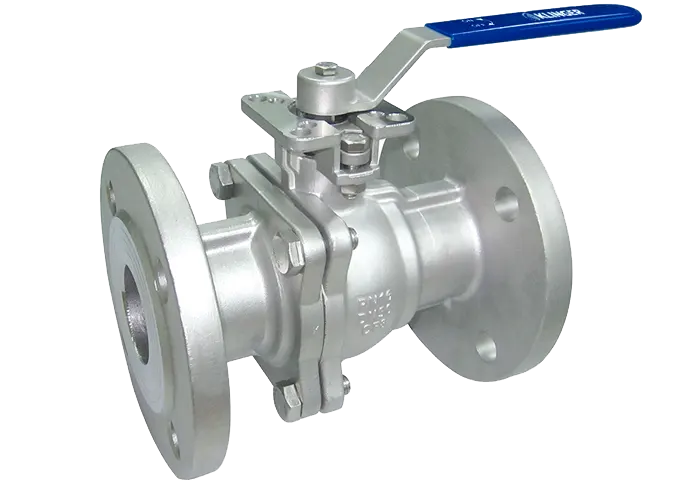

KHD-2D VÁLVULA DE ESFERA – montagem direta ISO

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.

CARACTERÍSTICAS

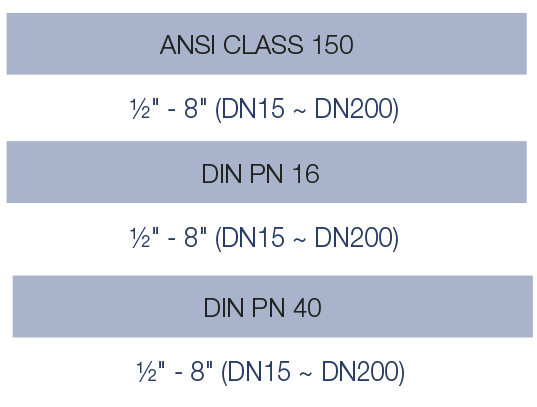

  • Classificação de Pressão: Classe150, 150PSI Vapor saturado
  • Ligação final: RF flangeada
  • Gama de temperaturas: -20°C a 180°C (-4°F a 350°F) com assentos de PTFE

NORMAS

  • Flange de acordo com ASME B16.5
  • Face-to-face de acordo com ASME B16.0
