VÁLVULA DE ESFERA SEGMENTADA

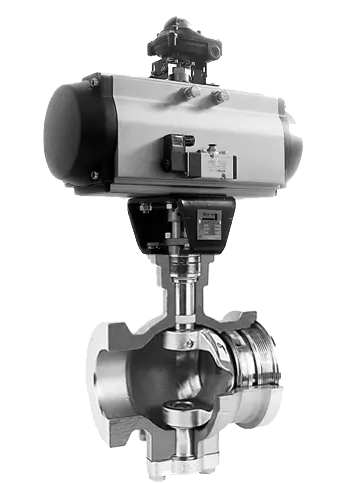

VÁLVULA DE ESFERA SEGMENTADA ATUADA OU CONTROLO

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para esta válvula de esfera segmentada.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento. Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.
O bloco de montagem regular ISO aceita a montagem direta de atuadores pneumáticos e elétricos.
A ISO 5211 é uma norma europeia que especifica os requisitos para a fixação de atuadores, com ou sem caixas de velocidades, para válvulas industriais.

Características

  • O V-notch proporciona o mesmo controlo percentual do fluxo
  • O corpo único previne fugas externas
  • Assento metálico durável
  • Assento macio TFM1600 onde o assento metálico não é adequado
  • Embalagem com carga viva
  • Rolamento de espião protegido
  • ISO 5211 Montagem Direta para fácil automatização
  • Binário de acionamento extremamente baixo

Vantagens

  • Válvula de um quarto de volta com diâmetro de furo reduzido
  • Classificação de pressão ANSI classe 600
  • Aço inox, aço carbono, materiais de liga disponíveis
  • -4°F ~ 536°F (-20°C ~ 280°C) para assento metálico
  • Cara a cara segundo ISA-S75.04 versão curta
  • Inspeção de acordo com API 598 ou EN12266-1 quando aplicável
  • Teste de aperto de acordo com ANSI/FCI 70.2 classe IV para assento metálico
