MODELO KRD-DPC

Válvulas de retenção de placa dupla

A válvula de retenção de placa dupla é uma das válvulas de retenção mais compactas.
Este desenho de válvula é o resultado de tentativas de fornecer uma solução alternativa para os problemas associados às válvulas de retenção de balanço.
Em comparação com uma válvula de retenção de balanço convencional, é muito mais forte, mais leve e de menor tamanho.
As duas placas da válvula de retenção de dupla placa são articuladas verticalmente no centro, eliminando o efeito da gravidade em instalações horizontais.
Quando o fluido entra na válvula, a pressão abre as abas, esticando a mola.
Quando a válvula fecha, o fluxo amortece as placas e o assento, pelo que o risco de bater é negligenciável.

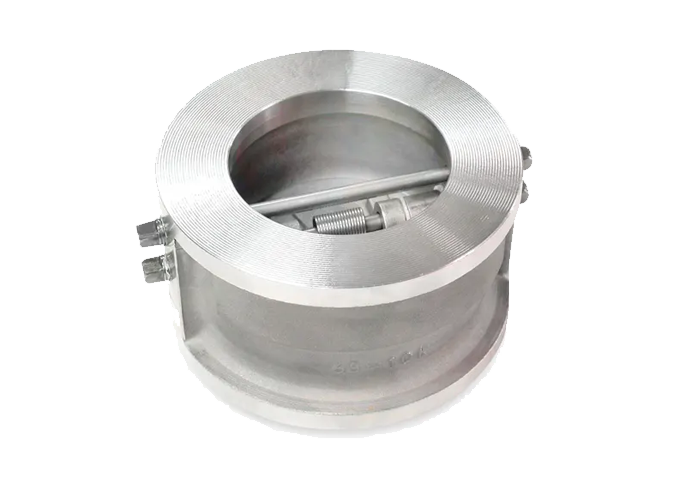

VÁLVULA DE RETENÇÃO TIPO KRD-DPC

CARACTERÍSTICAS
  • Construção do corpo em aço fundido que oferece resistência liberal para satisfazer a maioria das condições
  • Uma escolha de vedação metal-metal ou macia
  • Gama completa de classes e tamanhos de pressão
  • Variedade de materiais do corpo e do disco
  • Economia no preço e custo de instalação em comparação com as válvulas de retenção convencionais
GAMA DE TEMPERATURAS
  • Assento metálico: -29°C a 450°C
NORMAS
  • Desenho básico para API 594
  • Face-to-Face de acordo com API 594
  • Dimensões da flange de acordo com ASME B16.5
  • Inspeção e teste de acordo com API 598
