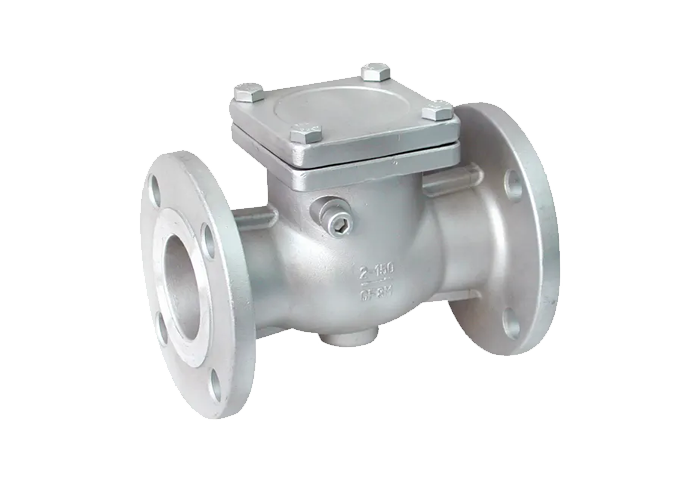

MODELO KRD-SCF

Válvulas de retenção de disco oscilante

Uma válvula de retenção de disco oscilante utiliza um flapper que balança sobre uma dobradiça ou eixo.
Uma válvula de retenção oscilante é desenhada para evitar que o meio na tubagem faça refluxo
Quando a pressão atinge zero, a válvula fecha completamente para impedir o refluxo.
Algumas aplicações comuns para válvulas de retenção de disco oscilante são equipamento de combate a incêndios, controlo de cheias em sistemas de esgotos, e autoclismo em sanitários.

VÁLVULA DE RETENÇÃO TIPO KRD-SCF – DIN PN

CARACTERÍSTICAS
  • Adequado para uma vasta gama de indústria e meios de comunicação
  • Peças fundidas de precisão e de alta qualidade
  • Adequado tanto para instalação horizontal como vertical
  • Tampa aparafusada; construção robusta
  • EN10204-3.1 Certificado de material disponível
NORMAS
  • Desenho básico de acordo com DIN 3840
  • Presencial de acordo com DIN 3202-F6
  • Dimensão da flange final de acordo com a norma EN 1092-1
  • Inspeção e teste de acordo com API 598 ou EN 12266-1
GAMA DE TEMPERATURAS
  • Assento metálico: -10°C a 450°C
LIMITAÇÃO
  • Se instalado em posição vertical, o sentido do fluxo deve ser no sentido ascendente
  • Se instalada na posição horizontal, a válvula deve ser instalada com a tampa orientada para a parte superior

Nota
Para instalações não-horizontais, por favor assegure-se de consultar-nos separadamente, uma vez que o pedido especial deve ser gerado para assegurar o funcionamento adequado.

VÁLVULA DE RETENÇÃO TIPO KRD-SCF – DIN PN

CARACTERÍSTICAS
  • Adequado para uma vasta gama de indústria e meios de comunicação
  • Peças fundidas de precisão e de alta qualidade
  • Adequado tanto para instalação horizontal como vertical
  • Tampa aparafusada; construção robusta
  • EN10204-3.1 Certificado de material disponível
NORMAS
  • Desenho básico para API6D
  • Face-to-Face de acordo com B16.10
  • Dimensão da flange final de acordo com B16.5
  • Inspeção e teste de acordo com API 59
GAMA DE TEMPERATURAS
  • Assento metálico: -29°C a 450°C
LIMITAÇÃO
  • Se instalado em posição vertical, o sentido do fluxo deve ser no sentido ascendente
  • Se instalada na posição horizontal, a válvula deve ser instalada com a tampa orientada para a parte superior

Nota
Para instalações não-horizontais, por favor assegure-se de consultar-nos separadamente, uma vez que o pedido especial deve ser gerado para assegurar o funcionamento adequado.

FICHA TÉCNICA (pdf)
