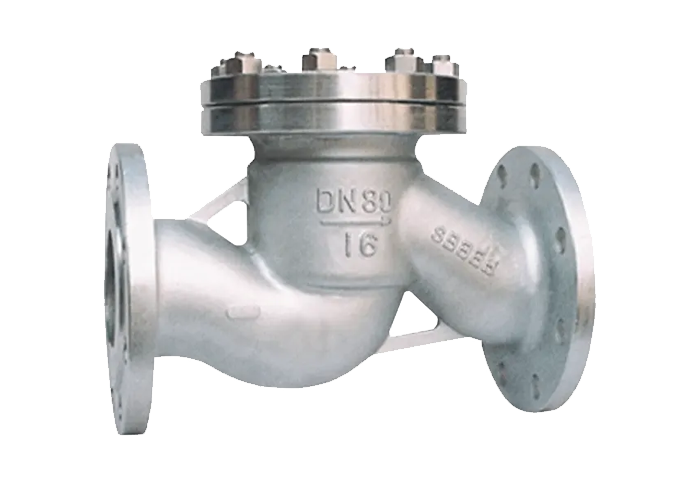

MODELO KRD-LCF

Válvulas de retenção de pistão

As válvulas de retenção de pistão são utilizadas para proteger bombas ou equipamento similar.
São utilizadas principalmente em conjunto com válvulas globo e válvulas angulares em sistemas de tubagem onde a direção do fluxo muda frequentemente.
As válvulas de retenção de pistão têm um traço constituído por um pistão e um cilindro, que exerce um efeito de amortecimento durante o funcionamento.
Estas válvulas permitem o fluxo num sentido e impedem a inversão do fluxo devido a contrapressão.
Proporcionam uma melhor queda de pressão nas tubagens.
As válvulas de retenção de pistão são também chamadas válvulas de retenção de elevação.

VÁLVULA DE RETENÇÃO TIPO KRD-LCF – DIN PN

NORMAS
  • Desenho básico de acordo com DIN 3356
  • Presencial de acordo com DIN 3202-F1
  • Dimensão da flange final de acordo com a norma EN 1092-1
  • Inspeção e teste de acordo com a norma EN 12266-1/2
MATERIAL DO CORPO
  • DIN 17245 GS-C25 + 13Cr
GAMA DE TEMPERATURAS
  • Assento metálico: -10°C a 450°C

VÁLVULA DE RETENÇÃO TIPO KRD-LCF – ISO CLASS

NORMAS
  • Desenho básico para BS 1868
  • Presencial de acordo com a ASME B16.10
  • Dimensão da flange final de acordo com ASME B16.5
  • Inspeção e teste de acordo com API 598
MATERIAL DO CORPO
  • ASTM A216 WCB
GAMA DE TEMPERATURAS
  • Assento metálico: -29°C a 450°C
