VÁLVULAS GUILHOTINA PARA FLUIDOS ABRASIVOS
As válvulas de guilhotina são dispositivos mecânicos utilizados em processos industriais para controlar o fluxo de fluidos, como líquidos ou gases.
Estas válvulas possuem uma lâmina em forma de guilhotina posicionada perpendicularmente à direção do fluxo que pode ser elevada ou descida para controlar o fluxo do meio.
As válvulas guilhotina para fluidos abrasivos contém revestimento em borracha, adequado para aplicações severas nos mais diversos processos industriais, principalmente em processos de exploração mineira, energia, químicos e de tratamento de Água e efluentes.
Modelo VG
Válvula guilhotina para pasta abrasiva bidirecional tipo wafer com mangas em elastômero.
O modelo VG é uma válvula equipada com duas sedes em borracha com alma metálica desenvolvida para utilização em fluidos abrasivos (caulim, lodos) de aplicação principal nos setores:
- Exploração mineira
- Energético
- Químico
- Tratamento de águas
- etc.
Dimensões:
DN 50 a DN 900 (DN superiores sob consulta)
Pressões:
- DN 50 a DN 400: 10 bar
- DN 450 a DN 600: 6 bar ou 10 bar
- DN 700 a DN 900: 5 bar
Nota: Tamanhos ou pressões maiores sob consulta
Flanges padrão:
EN1092 PN10
ASME B16.5 (classe 150)
Outras sob consulta.
» CONSULTAR FICHA TÉCNICA MODELO VG

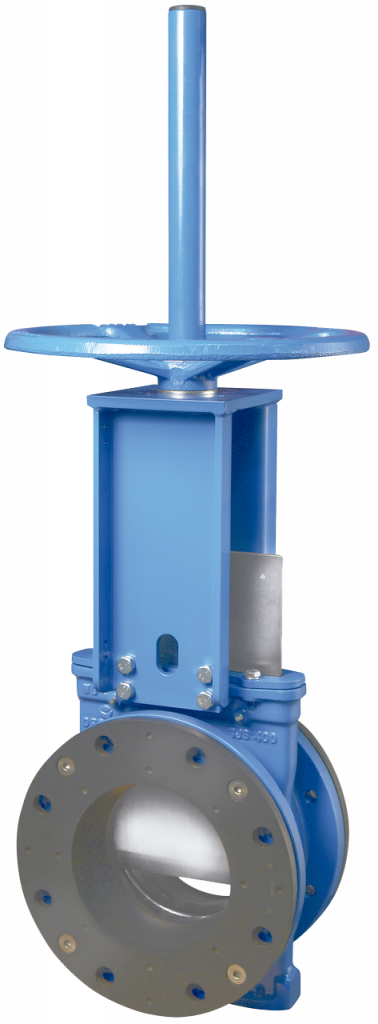

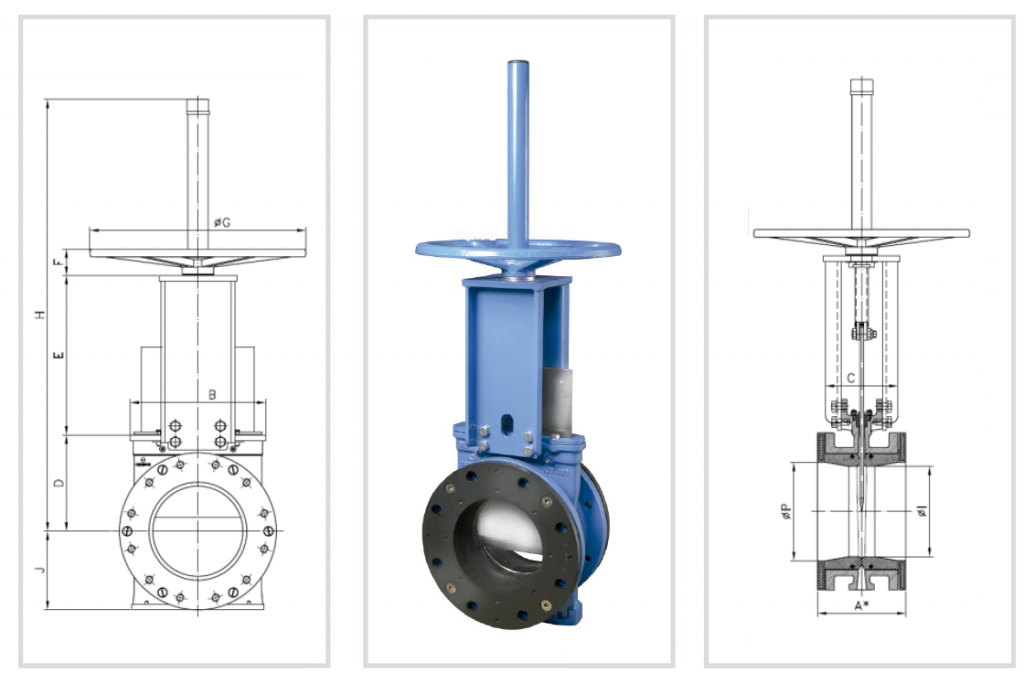

Modelo WG
Válvula guilhotina para pasta abrasiva bidirecional flangeada e face a face larga de serviço severo com mangas de elastômero.
O modelo WG é uma válvula flangeada bidireccional equipada com duas mangas de borracha com núcleo metálico desenvolvida para utilização em fluidos abrasivos (lamas) utilizada principalmente nos sectores:
- Exploração mineira
- Energético
- Químico
- Tratamento de águas
- etc.
Dimensões:
DN 80mm/3″ a DN 900mm/36″ (DN superiores sob consulta)
Pressões:
- DN 80mm/3″ a DN 400mm/16″: 10 bar (150 psi)
- DN 450mm/18″ a DN 600mm/24″: 6 bar (90 psi) o 10 bar(150 psi)
- DN 750mm/30″: 5 bar (75 psi) o 10 bar (150 psi)
- DN 900mm/36″: 5 bar (75 psi) o 10 bar (150 psi)
Nota: Tamanhos ou pressões maiores a pedido.
Flanges padrão:
DIN PN10
ASME B16.5 (classe 150)
Outras sob consulta
» CONSULTAR FICHA TÉCNICA MODELO WG
Modelo HG
Válvula guilhotina bidirecional flangeada de alta pressão com mangas em elastômero.
O modelo HG é uma válvula flangeada bidireccional equipada com duas mangas de borracha com núcleo metálico desenvolvida para utilização em líquidos abrasivos (lamas) utilizados principalmente nos sectores:
- Exploração mineira
- Energético
- Químico
- Tratamento de águas
- etc.
Dimensões:
DN 80mm/3″ a DN 900mm/36″ (DN superiores sob consulta)
Pressões:
DN 80mm/3″ a DN 900mm/36″: 20 bar (300 psi)
Nota: Tamanhos ou pressões maiores sob consulta
Flanges padrão:
DIN PN25 (EN 1092-2)
ASME B16.5 (clase 300)
