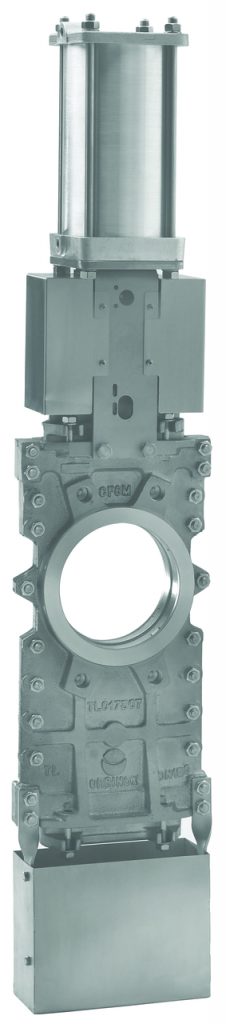

MODELO TL

Através de conduíte, válvula de guilhotina bidirecional estilo wafer para meios ou fluidos de alta consistência ou concentração

A guilhotina modelo TL é uma válvula de wafer de conduíte projetada para meios com alta consistência. O design de assento duplo garante um fechamento sem entupimento em fluxo normal ou reverso. A válvula é usada em uma ampla gama de aplicações exigentes em indústrias como:

  • Papel de celulose
  • Estações de tratamento de águas residuais
  • Fábricas de energia
  • Fábricas de produtos químicos
  •  etc.
TAMANHOS
  • DN 50 a DN 1000 (diâmetros maiores sob consulta)
PRESSÃO NO TRABALHO
  • DN 50 a DN 125: 10 (kg/cm²)
  • DN 150 a DN 250: 8 (kg/cm²)
  • DN 300 a DN 400: 6 (kg/cm²)
  • DN 450: 5 (kg/cm²)
  • DN 500 a DN 600 : 4 (kg/cm²)
  • DN 700 a DN 1000: 2 (kg/cm²)
CONEXÃO DE FLANGE PADRÃO
  • EN1092 PN10
  • ANSI B16.5 (classe 150)
OUTRAS CONEXÕES DE FLANGE (A PEDIDO)
OBSERVAÇÃO

Outras conexões de flange estão disponíveis mediante solicitação, como:

  • EN1092 PN6/16/25
  • BS D e E
  • ANSI 125
DIRETIVAS
  • DIR 2006/42/CE (MÁQUINAS)
  • DIR 2014/68/EU (PED) Fluido: Grupo 1(b), 2 (Cat. I, mod. A)
  • DIR 2014/34/EU (ATEX) Entre em contato com a KLINGER Portugal para obter informações e disponibilidade de categorias e zonas.

ANEXOS

FICHA TÉCNICA (pdf)
