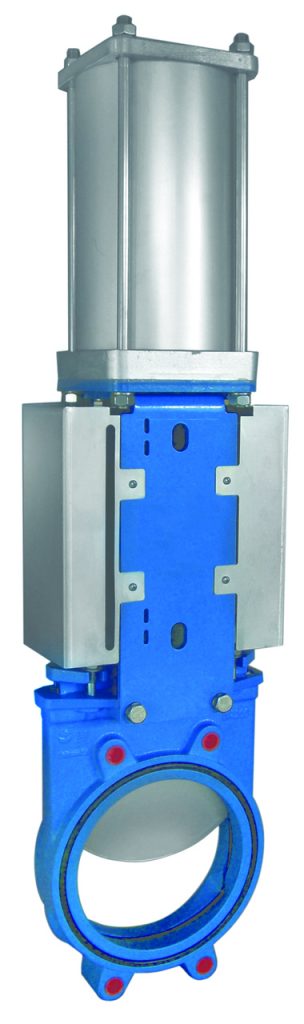

MODELO EB (SER.11)

Válvula guilhotina tipo wafer bidirecional para aplicações industriais e de água em geral

A guilhotina modelo EB é uma válvula bidirecional projetada para aplicações de serviços industriais gerais. O design do corpo e da sede garante o fecho sem entupimento com sólidos em suspensão em indústrias como:

  • Estações de tratamento de águas residuais
  • Fábricas de produtos químicos
  • Alimentar e de bebidas
  • etc.
TAMANHOS
  • DN 50 a DN 1200 (diâmetros maiores sob consulta)
PRESSÃO NO TRABALHO
  • DN 50 to DN 125: 16 bar
  • DN 150 to DN 250: 10 bar
  • DN 300 to DN 400: 6 bar
  • DN 450: 5 bar
  • DN 500 to DN 600: 4 bar
  • DN 700 to DN 1200: 2 bar
CONEXÃO DE FLANGE PADRÃO
  • EN1092 PN10
OUTRAS CONEXÕES DE FLANGE (A PEDIDO)
  • Série EN558-120 (DIN3202 K1) até DN 500.
DIRETIVAS
  • DIR 2006/42/CE (Dir. máquinas)
  • DIR 2014/68/EU (PED) Fluido: Grupo 1(b), 2 (Cat. I, mod. A)
  • DIR 2014/34/EU (ATEX)

FICHA TÉCNICA (pdf )
