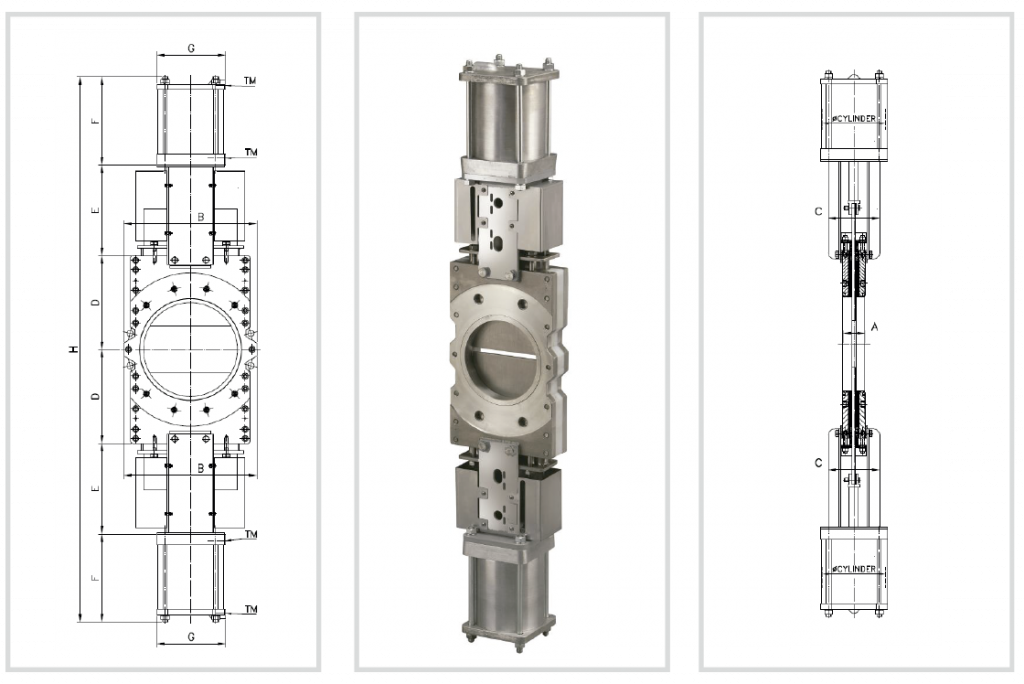

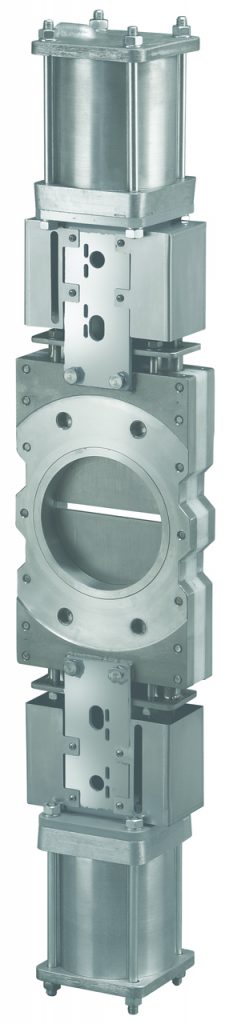

MODELO DT (SER.80)

Válvula de guilhotina bidirecional estilo wafer de porta dupla para meios ou fluídos de consistência ou concentração muito alta

A guilhotina modelo DT é uma válvula de guilhotina dupla amplamente utilizada na indústria de Pasta e Papel (reciclagem ou processamento secundário de fibras) projetada para lidar com meios altamente concentrados ou contaminados. Na posição aberta, ambas as lâminas retraem no corpo e permitem fluxo total. Ao fechar, as lâminas empurram o empanque e os contaminantes como grampos, fios… para fora do corpo para o fluxo.
O tempo de atuação é a metade das válvulas convencionais.
Todos os componentes sujeitos a desgaste são substituíveis.

TAMANHOS
  • DN 100 a DN 600 (diâmetros maiores sob consulta)
PRESSÃO NO TRABALHO
  • DN 100 to DN 250: 10 bar
  • DN 300 to DN 400: 6 bar
  • DN 450: 5 bar
  • DN 500 to DN 600: 4 bar
CONEXÃO DE FLANGE PADRÃO
  • EN1092 PN10
  • ANSI B16.5 (class 150)
OUTRAS CONEXÕES DE FLANGE (A PEDIDO)
DIRETIVAS
  • DIR 2006/42/CE (Dir. máquinas)
  • DIR 2014/68/EU (PED) Fluido: Grupo 1(b), 2 (Cat. I, mod. A)
  • DIR 2014/34/EU (ATEX)

FICHA TÉCNICA (pdf )
