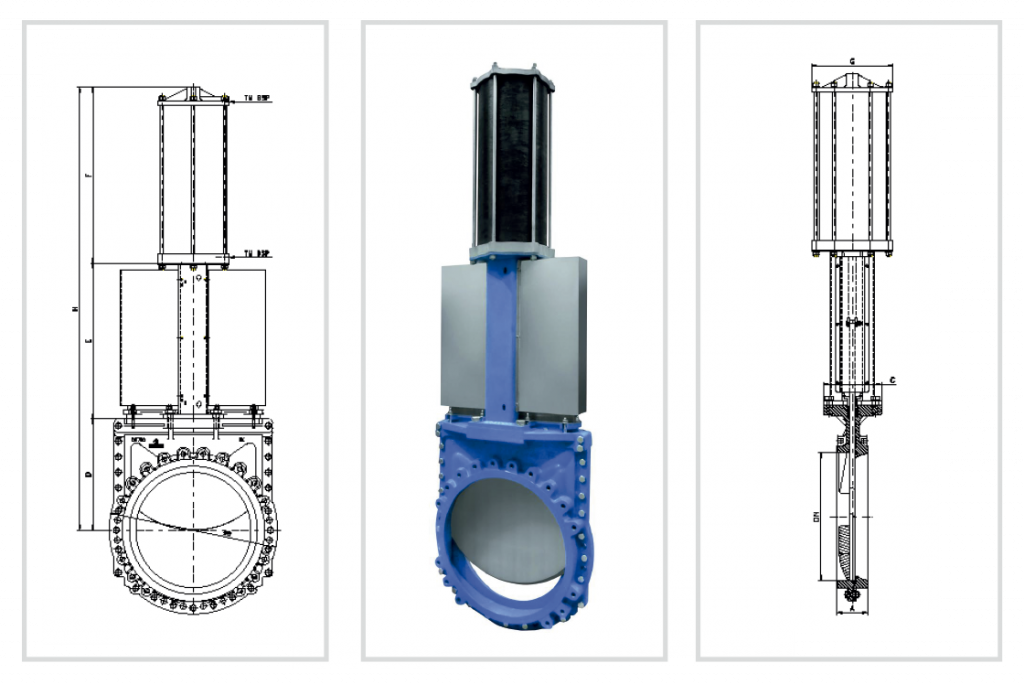

MODELO BX

Válvula de comporta bi-direccional tipo wafer para isolamento do queimador de carvão

O modelo BX é uma válvula de lamina bi-direccional concebida especificamente para o isolamento de linhas de queimadores de carvão pulverizado em caldeiras alimentadas a carvão durante a manutenção. A válvula é estanque ao pó, o que a torna adequada para outras aplicações de manipulação a granel, tais como como válvulas de saída de silo. Esta válvula foi concebida para utilização em áreas potencialmente explosivas (ATEX) e está em conformidade com a norma DIN EN 14460 (Equipamento resistente a explosões). Na posição fechada, a válvula pode ser utilizada como uma medida eficaz contra a chama propagação no caso de uma explosão.

TAMANHOS
  • DN 700 to DN 1000 (diâmetros mais pequenos e maiores a pedido).
PRESSÃO DE TRABALHO
  • DN 700 to DN 1000: 3 bar
LIGAÇÃO FLANGEADA PADRÃO
  • DIN PN 10
A VÁLVULA BX ESTÁ EM CONFORMIDADE COM AS SEGUINTES DIRECTIVAS EUROPEIAS
  • DIR 2006/42/EC (Dir. máquinas)
  • DIR 2014/68/EU (PED): Fluid: Group 1 (b), 2 (Cat. I, mod A)
  • DIR 2014/34/EU (ATEX)
  • Limites do DIR 2014/34/EU:
  • II 1GD / 3GD c Categoria 1G or 1D dentro da válvula / Categoria 3G ou 3D fora da válvula
  • II 1GD / 2GD c Categoria 1G or 1D dentro da válvula / Categoria 2G or 2D fora da válvula
DIN EN 14460

(DN 700-1000) Resistência da carcaça da válvula à pressão de explosão e à ignição que perturba a resistência contra a explosão de poeira St1 em posição fechada:

  • DN700-800: 9,6 bar
  • DN900-1000:10,5 bar

*IMPORTANTE: A pressão nominal da válvula refere-se à pressão máxima de trabalho da válvula. A explosão máxima A pressão excede muitas vezes a pressão de trabalho, pelo que os limites 94/9/CE devem ser sempre observados.
