SÉRIE KAD-GBF

Válvula de globo de uso geral

As válvulas globo para fins gerais são utilizadas principalmente para estrangulamento do processo.
Podem também ser consideradas válvulas de controlo de caudal de uso geral utilizadas em aplicações a altas temperaturas.
As válvulas Globo recebem o seu nome devido ao seu corpo esférico, que é como um globo.
As duas metades do corpo são separadas por um deflector interno.

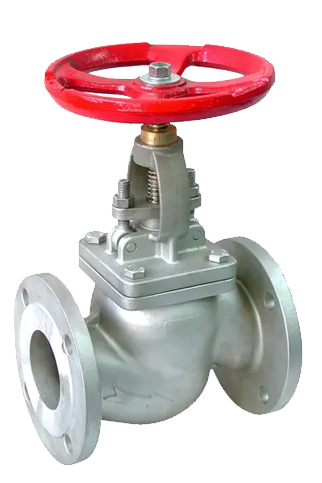

VÁLVULA DE GLOBO KAD-GBF

CARACTERÍSTICAS
  • Construção do corpo em aço fundido que oferece resistência liberal para satisfazer a maioria das condições
  • Junta e castelo integral; Parafuso e castelo exterior, castelo aparafusado
  • O anel de selagem do assento soldado elimina o caminho de fuga atrás dos anéis e para um serviço longo e sem problemas
  • Disponível em conexão de extremidade flangeada; extremidade de solda de topo também disponível
  • EN10204-3.1 Material certificado de cate disponível
MATERIAL DO CORPO
  • DIN 17245 GS-C25
NORMAS
  • Desenho básico de acordo com DIN 3356
  • Face-a-Face de acordo com DIN 3202-F2
  • Flange Dimensões de acordo com a EN 1092-1
  • Inspeção e teste de acordo com a norma EN 12266-1
GAMA DE TEMPERATURAS
  • -20°C to 425°C (-4°F to 800°F)

Nota
Para instalações não-horizontais, por favor assegure-se de consultar-nos separadamente, uma vez que deve ser gerado um pedido especial para assegurar um funcionamento adequado.

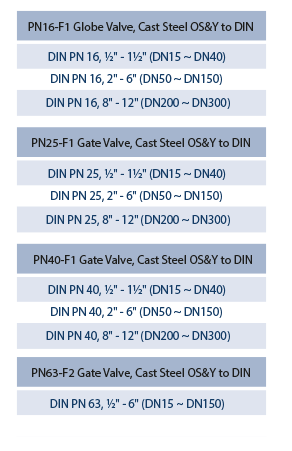

FICHA TÉCNICA (pdf)
