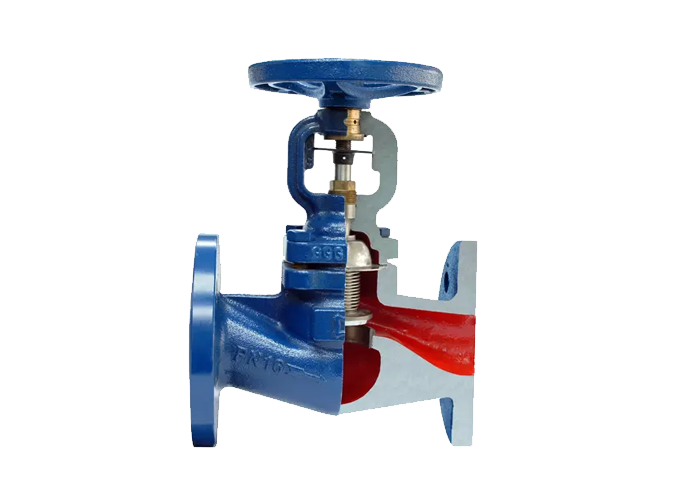

SÉRIE KAD-BLGB

Válvula de globo selado com fole

Uma válvula de globo com vedação por fole utiliza o fole para selar os componentes da haste da válvula.
Tem um fole no interior, e a extremidade inferior do fole de aço inoxidável é soldada à haste para evitar que o fluido corroa a haste.
Estas válvulas são totalmente estanques e podem manusear líquidos corrosivos.

VÁLVULA DE GLOBO KAD-BLGB

FUGAS ABSOLUTAS ZERO EM EMISSÕES FUGITIVAS
  • A série BLGB Válvulas Globo de Fole oferece fuga absoluta zero mesmo em requisitos de emissões baixas. Tem maior capacidade de vedação quando comparada com as válvulas de globo convencionais. Os foles multicamadas são soldados para a haste e o capacete formem uma vedação hermética e uma barreira no meio.
  • Com estrutura de fole de aço inoxidável soldado, forma-se uma vedação metálica entre o meio e o ambiente exterior, para assegurar que não haja fugas, e assim, aumentando a eficiência da tubagem
  • É a unidade ideal de controlo de tubagem para aplicações de vapor e óleo térmico com material de ferro fundido ou aço fundido, e aplicações de serviços tóxicos com material de corpo em aço inoxidável.
SISTEMA DE VEDAÇÃO POR FOLE
  • O sistema de vedação por baixo reduz as fugas do gargalo e dos componentes relevantes. Com a sua estrutura flexível e características de formação, o sistema de fole é capaz de manter o funcionamento de alta frequência e ainda manter a característica de fugas zero.
ASSENTO COM ACABAMENTO DE PRECISÃO
  • KLINGER Die Erste oferece assentos HF (de face dura) com STELLITE com excelente resistência à abrasão e diminuição do encravamento como especificações padrão. A rugosidade da superfície do assento tem um acabamento de 50 0,5s para evitar fugas internas.
EMPANQUE DE GRAFITE
  • O eixo robusto de peça única minimiza a deflexão da haste, e permite um efeito de vedação bidirecional com uma taxa de fuga estanque à bolha. Outra característica da haste é o desenho à prova de explosão, que melhora a segurança da operação.
DISCO CÓNICO / DISCO
  • De acordo com as condições de trabalho, o tipo de disco pode ser alterado de disco normal on-off, disco cónico de acelerador, e tipo SDNR de um único disco de retorno para diferentes aplicações exigentes.
CORPO FUNDIDO COM FLANGE INTEGRAL
  • O corpo da válvula é construído com fundição de alta qualidade com flanges integrais. A resistência do corpo pode ser assegurada para atingir a sua capacidade máxima em diferentes níveis de pressão.
