MODELO KHD-SG

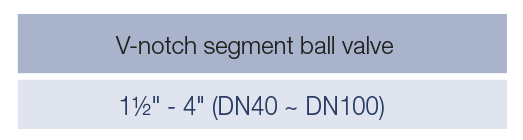

Válvula de esfera de segmento de flange tipo V – sedeada em metal

As válvulas de esfera de segmento são também conhecidas como válvulas de esfera de porta V.
O núcleo da válvula de esfera é concebido com um entalhe especial em forma de V.
Isto contribui para uma forte força de corte e um controlo preciso do fluxo.
São comuns as válvulas de esfera segmentadas do tipo wafer e as válvulas de esfera segmentadas do tipo flangeadas.
As válvulas de esfera flangeadas proporcionam um controlo eficaz das operações de petróleo e gás.
A sua característica característica são as extremidades flangeadas que são aparafusadas à tubagem de petróleo e gás.
Uma válvula de esfera do tipo wafer é definida como um desenho sem flange.
As válvulas de esfera do tipo wafer apresentam um disco articulado em forma de aba (a bolacha) que é utilizado para permitir e restringir o fluxo de líquido.
Em geral, as sedes metálicas incorporam uma vedação metal-metal entre as sedes e a esfera do conjunto da válvula.
Na prática geral, as sedes metálicas podem resistir a um piscar extremo, choque hidráulico, fluido de processo abrasivo, e altas temperaturas.
São também ideais para aplicações de alta erosão ou corrosão.

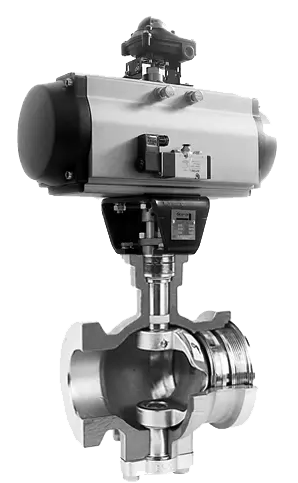

KHD-SG VÁLVULA DE ESFERA – ISO de montagem direta / ISO de montagem regular

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.
O bloco de montagem regular ISO aceita a montagem direta de atuadores pneumáticos e elétricos.
A ISO 5211 é uma norma europeia que especifica os requisitos para a fixação de atuadores de volta parcial, com ou sem caixa de velocidades, a válvulas industriais.

CARACTERÍSTICAS
  • O V-notch proporciona o mesmo controlo percentual do fluxo
  • O corpo único previne fugas externas
  • Assento metálico durável
  • Assento macio TFM1600 onde o assento metálico não é adequado
  • Embalagem com carga viva
  • Rolamento de espião protegido
  • ISO 5211 Montagem Direta para fácil automatização
  • Binário de acionamento extremamente baixo
NORMAS
  • Válvula de um quarto de volta com diâmetro de furo reduzido
  • Classificação de pressão ANSI classe 600
  • Aço inox, aço carbono, materiais de liga disponíveis
  • -4°F ~ 536°F (-20°C ~ 280°C) para assento metálico
  • Face-to-Face segundo ISA-S75.04 versão curta
  • Inspeção de acordo com API 598 ou EN12266-1 quando aplicável
  • Teste de aperto de acordo com ANSI/FCI 70.2 classe IV para assento metálico
