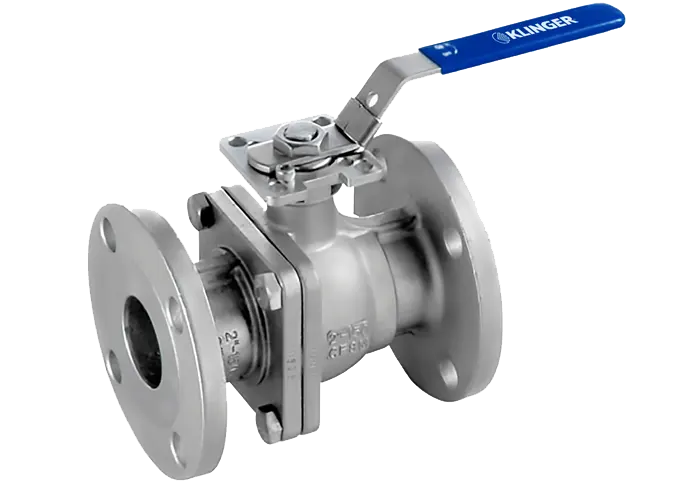

MODELO KHD-MS2D

Válvulas de esfera de 2 peças flangeadas – com sede metálica

As válvulas de esfera de duas peças estão entre as válvulas de esfera mais comummente utilizadas.
Como o nome indica, uma válvula de esfera de duas peças é constituída por duas peças, uma com uma conexão final e o corpo.
A segunda peça encaixa na primeira, mantém a guarnição no lugar, e aloja a segunda conexão da extremidade.
As válvulas de esfera flangeadas proporcionam um controlo eficaz das operações de petróleo e gás.
A sua característica são as extremidades flangeadas que são aparafusadas à tubagem de petróleo e gás.
Em geral, as sedes metálicas incorporam uma vedação metal-metal entre as sedes e a esfera do conjunto de válvulas.
Na prática geral, as sedes metálicas podem resistir a um piscar extremo, choque hidráulico, fluido de processo abrasivo, e altas temperaturas.
São também ideais para aplicações de alta erosão ou corrosão.

KHD-MS2D VÁLVULA ESFERA – Química

Estas válvulas têm um endurecimento especial da superfície da esfera e do assento.
Isto assegura uma vida útil mais longa, particularmente com fluido abrasivo, como chorume e pasta.

CARACTERÍSTICAS
  • Tratamento especial de endurecimento da superfície para esfera e assento proporciona uma longa vida útil, opções disponíveis para se adaptar a altas temperatura, ou fluido abrasivo, como chorume e pasta de papel.
  • A esfera da válvula permanece em contacto estreito e apertado com o assento da esfera carregado por mola para o máximo efeito de vedação
  • Esfera e assento com tampa de máquina para um contacto estreito entre as duas superfícies circulares.
  • Em conformidade com ANSI / FCI 70-2 Classe V classe de fuga; Classe VI opcional.
  • Almofada de montagem direta ISO 5211 de padrão duplo integral.
NORMAS
  • Desenho: ASME B16.34
  • Face-to-Face: ASME B16.34
  • Dimensões da extremidade da flange: ASME B16.5, EN 1092-1
  • Inspeção e teste de acordo com API598, EN 12266-1
