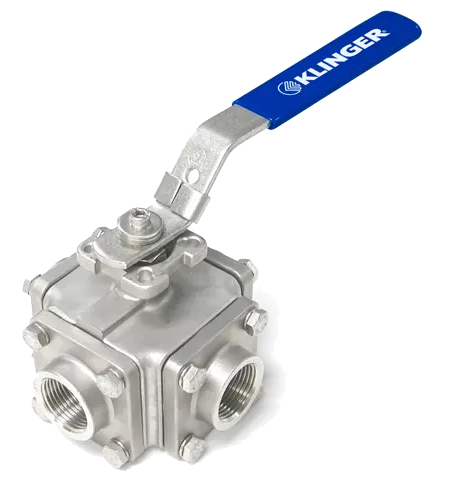

MODELO KHD-M4

Válvulas de esfera de 3 vias roscadas / de soldadura topo a topo – tipo bloco

A estrutura de uma válvula de esfera de três vias é composta por 1 corpo de válvula, 1 suporte de plataforma e 4 tampas laterais de válvula combinadas com um núcleo de esfera fixo.
Uma válvula de esfera de três vias girando a pega, que gira uma esfera no corpo da válvula, para alinhar os canais de corte na esfera com as entradas e saídas da válvula.
Estas válvulas podem ser utilizadas para desviar o fluxo de fluidos, ou para misturar fluidos de duas entradas entregues a uma única saída.
Uma válvula de esfera de soldadura topo a topo contém uma conexão do tamanho de uma soldadura topo a topo para conexão de entrada e saída.
A válvula com conexão de extremidade de soldadura topo a topo assegura a ausência de fugas acidentais.
As válvulas de esfera roscadas contêm roscas internas e externas para facilitar as conexões de entrada e saída.
Uma válvula de tipo bloco tem a capacidade de bloquear o movimento em uma ou mais direções.
Na prática, uma válvula de bloco pode impedir o movimento ou permitir que o movimento aconteça sem restrições.

KHD-M4 VÁLVULA DE ESFERA – ISO de montagem direta / ISO de montagem regular

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.
O bloco de montagem regular ISO aceita a montagem direta de atuadores pneumáticos e elétricos.
A ISO 5211 é uma norma europeia que especifica os requisitos para a montagem de atuadores de volta parcial, com ou sem caixa de velocidades, às válvulas industriais.

CARACTERÍSTICAS

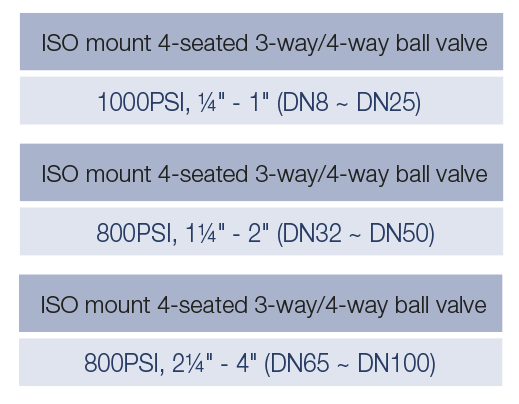

  • Do tamanho DN65 ao DN100 (2½ “~ 4”) com desenho de bola de munhão.
  • Este desenho de esferas de munhão de quatro assentos pode prevenir eficazmente fugas da porta a montante para a porta lateral para válvulas multiportas
  • Disponível em conexões finais roscadas, soldadura topo a topo e soldadura por tomada
  • Capacidade de intercâmbio entre 3 vias e 4 vias
  • Disponível em T/L/X-port ball
  • Haste anti explosiva
  • Extremidade de soldadura de topo de acordo com SCH40
  • Disponível em SCH10 e SCH80
  • Enchedor de cavidades disponível
NORMAS
  • Almofada de montagem direta ISO 5211
  • Dimensões roscadas do TNP de acordo com a ASME B1.20.1
  • Dimensões roscadas do BSPP de acordo com a EN ISO 228-1
  • Dimensões roscadas do BSPT segundo a norma BS EN ISO 10226-1/ISO 7-1
  • Inspeção e teste de acordo com API 598 ou EN 12266-1

FICHA TÉCNICA (pdf)
