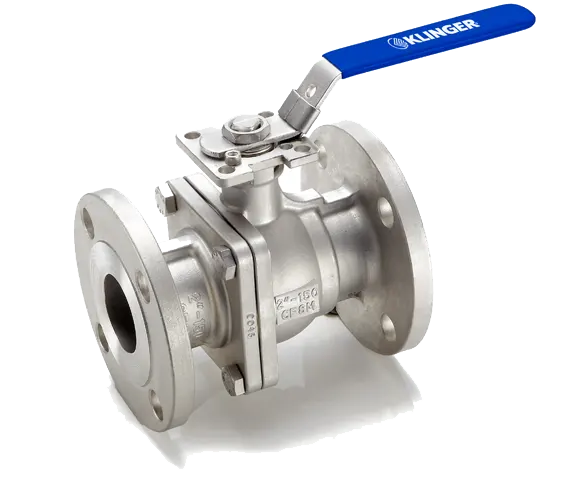

MODELO KHD-FSB2D

Válvula de esfera flangeada de 2 peças com segurança contra incêndio

As válvulas de esfera de duas peças estão entre as válvulas de esfera mais comummente utilizadas.
Como o nome indica, uma válvula de esfera de duas peças é constituída por duas peças, uma com uma conexão final e o corpo.
A segunda peça encaixa na primeira, mantém a guarnição no lugar, e aloja a segunda conexão da extremidade.
As válvulas de esfera flangeadas proporcionam um controlo eficaz das operações de petróleo e gás.
A sua característica são as extremidades flangeadas que são aparafusadas à tubagem de petróleo e gás.
As válvulas de esfera com segurança contra incêndio são concebidas para minimizar emissões fugitivas e fugas a jusante quando expostas a altas temperaturas durante os incêndios.
Diferenciam-se de outras válvulas de esfera industriais por permanecerem operacionais, ou pelo menos falharem de forma previsível, quando expostas a temperaturas elevadas.

KHD-FSB2D VÁLVULA DE ESFERA – montagem direta ISO

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.

CERTIFICAÇÕES
  • API 607 Teste de Fogo ou Válvulas de Viragem de Quarto de Sede Macia
  • Número de registo canadiano
  • Diretiva ATEX 2014/34/UE Prevenção de Explosivos
  • Certificado de baixa emissão TA-Luft 2002, Sec. 5.2.6.4 VDI 2440 2000, Sec. 3.3.1.3
  • SIL3 Capaz Por favor informe-se
NORMAS
  • Desenho: ASME B16.34, BS 5351, DIN 3337
  • Cara a cara: ASME B16.10, DIN 3202-F4
  • Dimensão de flange: ASME B16.5, DIN 2632/2633, DIN 2634/2635
  • Testes: API 607, ISO 10497, API 598, ISO 5209
  • Almofada de montagem: ISO 5211
  • Material: DIN EN 10204
  • Marcação: MSS SP-25, ISO 5209
  • Outros: MSS SP-72, BS 5351
GAMA DE TEMPERATURAS
  • -40°F a 350°F (-40°C a 180°C) com assento TFM 1600
  • -4°F a 350°F (-20°C a 180°C) com assento RPTFE
  • -4°F a 350°F (-20°C a 180°C) com assento em PTFE
DISPOSITIVO DE BLOQUEIO
  • O dispositivo de bloqueio é ideal para aplicações em que é fundamental manter as posições das válvulas fixas sem o risco de operação acidental. O metal A peça encaixa em conformidade com a abertura no atuador para bloquear na posição aberta e fechada. Além disso, o cadeado pode ser adicionado com chave para travar e assegurar a posição.
