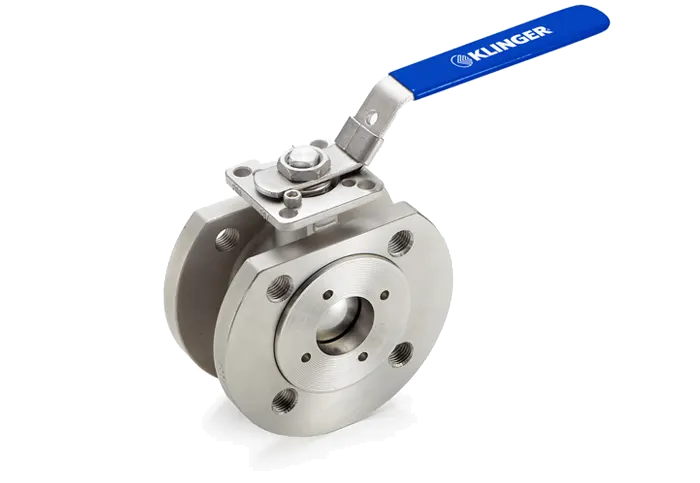

MODELO KHD-FSB1D

Válvula de esfera de bolacha de 1 peça com segurança contra incêndio

As válvulas de esfera de uma só peça são feitas de uma só peça do corpo.
Isto significa que a válvula não pode ser desmontada para limpeza.
No entanto, existe um baixo risco de fugas porque não existem juntas do corpo.
A vantagem é que a válvula será de baixo custo e robusta.
Uma válvula de esfera tipo wafer é definida como um desenho sem flange.
As válvulas de esfera do tipo wafer apresentam um disco articulado em forma de aba (o wafer) que é utilizado para permitir e restringir o fluxo de líquido
As válvulas de esfera com segurança contra incêndio são concebidas para minimizar emissões fugitivas e fugas a jusante quando expostas a altas temperaturas durante os incêndios.
Diferenciam-se de outras válvulas de esfera industriais por permanecerem operacionais, ou pelo menos falharem de forma previsível, quando expostas a temperaturas elevadas.

KHD-FSB1D VÁLVULA DE ESFERA- montagem direta ISO

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.

CERTIFICAÇÕES
  • API 607 Teste de Fogo ou Válvulas de Viragem de Quarto de Sede Macia
  • Número de registo canadiano
  • Diretiva ATEX 2014/34/UE Prevenção de Explosivos
  • SIL3 Capaz Por favor informe-se
ESPECIFICAÇÕES
  • Montagem direta do atuador nas válvulas, baixo custo e fácil automatização.
  • Almofada de montagem de padrão duplo integral ISO 5211 para atuador de retorno duplo e mola.
  • A haste quadrada pode ser com montagem direta sem suporte/adaptador.
  • Concebido para ser à prova de fogo para minimizar a fuga de fluidos tanto externos como internos após incêndios de plantas.
  • Desenho de assento secundário metal-metal à prova de fogo.
  • Conjunto de empacotamento de haste autoajustável com mola de Belleville para flutuações de temperatura, vibração, e é fixado.
  • Entrada inferior à prova de explosão O desenho do caule proporciona a máxima Segurança.
  • Está disponível uma vasta gama de materiais para assentos e selos.
  • Construção de corpos fundidos por investimento.
  • O certificado DIN EN10204-3.1 está disponível
NORMAS
  • As ligações do corpo da válvula e do retentor são de alta qualidade de investimento. Estão disponíveis tratamentos térmicos de diferentes materiais para a mais alta qualidade: aço inoxidável com recozimento, e aço carbono com normalização. As válvulas de esfera da série FSB 1D são testadas e inspecionadas de fábrica de acordo com as normas API 598. Para certificação à prova de fogo, A série FSB 1D foi testada e aprovada para o API 607 5th Edition Fire-Safe Test
GAMA DE TEMPERATURAS
  • -4°F a 350°F (-20°C a 180°C) com assento em PTFE
  • -4°F a 350°F (-20°C a 180°C) com RPTFE 15% assento
