MODELO KHD-21E KHD-25

Válvulas de esfera de 2 peças roscadas / de soldadura topo a topo – sede macia

As válvulas de esfera de duas peças estão entre as válvulas de esfera mais comummente utilizadas.
Como o nome indica, uma válvula de esfera de duas peças é constituída por duas peças, uma com uma conexão final e o corpo.
A segunda peça encaixa na primeira, mantém a guarnição no lugar, e aloja a segunda conexão da extremidade.
Uma válvula de esfera de soldadura topo a topo contém uma conexão do tamanho de uma soldadura topo a topo para conexão de entrada e saída.
A válvula com conexão de extremidade de soldadura topo a topo assegura a ausência de fugas acidentais.
As válvulas de esfera roscadas contêm roscas internas e externas para facilitar as conexões de entrada e de saída.
Em geral, as sedes macias são feitas de materiais termoplásticos, tais como PTFE.
São ideais para aplicações onde a compatibilidade química é importante e onde é essencial uma vedação o mais apertada possível.
Contudo, os assentos macios não são recomendados para fluidos de processo sujos ou abrasivos.
As sedes macias podem partir-se sob estas condições, causando fugas na válvula.

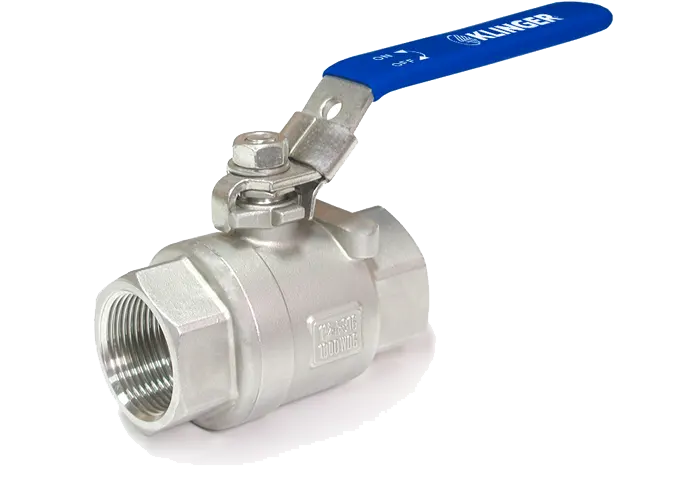

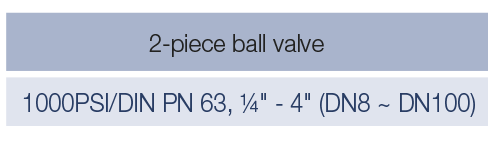

KHD-21E VÁLVULA DE ESFERA – Sem almofada de montagem

Estas válvulas não têm uma interface de montagem ISO.
Isto significa que é necessário um suporte e um cão de tração para montar o atuador na válvula.

CARACTERÍSTICAS
  • Material do corpo: 1.4408, 1.4308, 1.0619
  • Classificação de Pressão: 1000PSI/PN63
  • Ligação final: Extremidade aparafusada
  • Gama de temperaturas: -28°C a 180°C (-20°F a 350°F) com assentos de PTFE
NORMAS
  • Rosca fêmea de tubo que cumpre NPT, BSPT, DIN 259, DIN 2999, ISO228

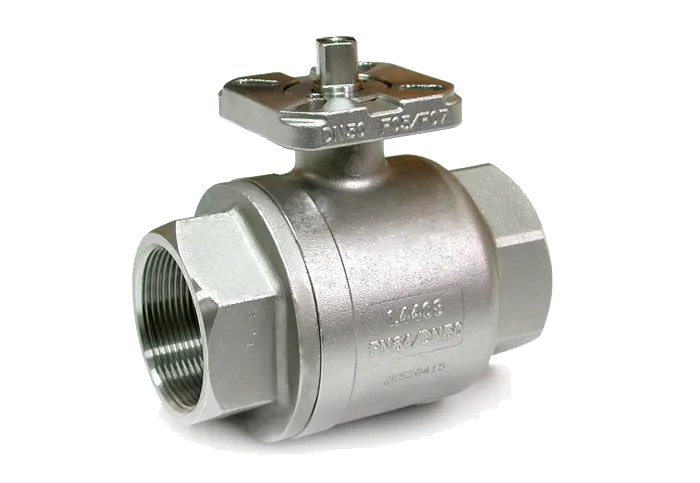

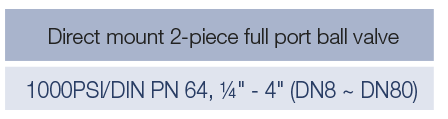

KHD-25 VÁLVULA DE ESFERA – montagem direta ISO

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.

ESPECIFICAÇÕES
  • Material da Válvula : Aço Inoxidável
  • Conexões finais : Enroscado
  • Material do assento : Teflon reforçado
  • Tamanho do porto : Porto completo
  • Material da esfera e haste : Aço Inoxidável
CARACTERÍSTICAS
  • O elenco de fundição de alta qualidade beneficia de investimento
  • Haste anti-blowout como padrão para maior segurança
  • Materiais totalmente rastreáveis
  • Almofada de montagem ISO 5211 para atuador de duplo efeito e mola de retorno
  • Montagem do atuador em conformidade com a norma ISO 5211 para fácil automatização
  • Conjunto de empacotamento auto ajustável com mola de Belleville para flutuações de temperatura, vibração e é fixado
  • Vedação da haste com 45 ângulos contra o corpo, o que aumenta o aperto
  • Aplicação de serviço : Hidráulico, Químico, Vapor, Óleo/Gás, Oxigénio, Vácuo
  • Gama de temperaturas: -28°C a 180°C (-20°F a 350°F) com PTFE/RPTFE
CALSSIFICAÇÃO DE PRESSÃO
  • 1000 PSI (PN64) WOG
  • 150 PSI (10 bar) com vapor saturado
NORMAS
  • O comprimento de rosca fêmea de ponta a ponta cumpre o TNP, DIN 259/2999, e BS21
  • Aprovações de Segurança/Qualidade: ISO 9001; PED 2014/68/EU
  • Dimensões face-a-face em conformidade com DIN3202-M3

FICHA TÉCNICA (pdf)
