MODELO KHD-1F KHD-1DF

Válvulas de esfera de 2 peças flangeadas – sede macia

Válvulas de esfera de uma só peça, feitas de uma só peça do corpo. Isto significa que a válvula não pode ser desmontada para limpeza.
No entanto, existe um baixo risco de fugas porque não existem juntas do corpo.
A vantagem é que a válvula será de baixo custo e robusta.
As válvulas de esfera flangeadas proporcionam um controlo eficaz das operações de petróleo e gás.
A sua característica característica são as extremidades flangeadas que são aparafusadas à tubagem de petróleo e gás.
Em geral, as sedes macias são feitas de materiais termoplásticos, tais como PTFE.
São ideais para aplicações onde a compatibilidade química é importante e onde a vedação o mais apertada possível é essencial.
Contudo, os assentos macios não são recomendados para fluidos de processo sujos ou abrasivos.
As sedes macias podem partir-se sob estas condições, causando fugas na válvula.

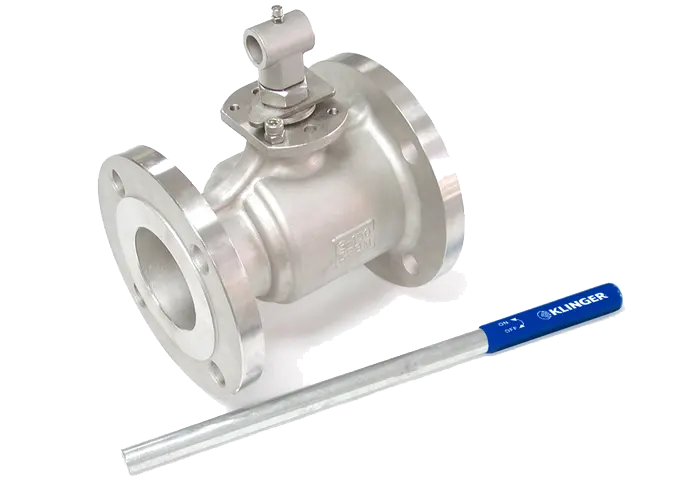

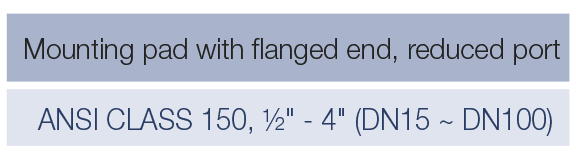

KHD-1F VÁLVULA DE ESFERA – ISO de montagem regular

A plataforma de montagem regular ISO aceita a montagem direta de atuadores pneumáticos e elétricos. A ISO 5211 é uma
Norma europeia que especifica os requisitos para a fixação de atuadores de rotação parcial, com ou sem
caixas de velocidades, para válvulas industriais.

CARACTERÍSTICAS
  • O elenco de fundição de alta qualidade beneficia de investimento
  • Haste anti-blowout como padrão para maior segurança
  • Materiais totalmente rastreáveis
  • Montagem do atuador em conformidade com a norma ISO5211 com desenho de cabeça de haste dupla D
  • Assento secundário metal-metal à prova de fogo
  • Operação de baixo torque inigualável
  • Opção: dispositivo de bloqueio, junta de grafoil, dispositivos ante estáticos
  • Aplicação de serviço: hidráulico, químico, vapor, óleo/gás, oxigénio, vácuo
NORMAS
  • Desenho: ASME/ANSI B16.34
  • Face-to-Face: ASME/ANSI B16.10
  • Dimensões da extremidade da flange: ASME/ANSI B16.5
  • Aprovações de segurança e qualidade: ISO 9001, PED 2014/68/EU
  • Cara-a-Face: ASME B16.34
  • “Dimensões da extremidade da flange”: ASME B16.5, EN 1092-1
  • Inspeção e teste de acordo com API598, EN 12266-1

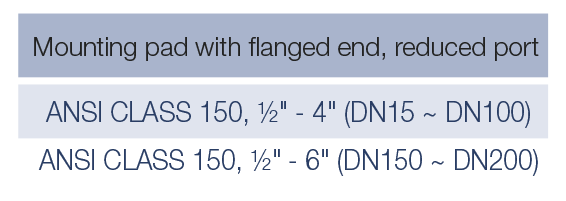

KHD-1DF VÁLVULA DE ESFERA – montagem direta ISO

Uma flange de montagem direta de acordo com a norma ISO 5211 é a norma para estas válvulas de esfera.
Esta característica permite a montagem de um atuador sem a necessidade de um suporte de montagem e adaptador de acionamento.
Isto resulta numa redução de custos significativa, uma unidade automatizada compacta, e um nível de segurança mais elevado para os operadores.

CARACTERÍSTICAS
  • O elenco de fundição de alta qualidade beneficia de investimento
  • Haste anti-blowout como padrão para maior segurança
  • Materiais totalmente rastreáveis
  • Montagem do atuador em conformidade com a norma ISO5211 com desenho de cabeça de haste dupla D
  • Assento secundário metal-metal à prova de fogo
  • Operação de baixo torque inigualável
  • Opção: dispositivo de bloqueio, junta de grafoil, dispositivos ante estáticos
  • Aplicação de serviço: hidráulico, químico, vapor, óleo/gás, oxigénio, vácuo
NORMAS
  • Gama de temperaturas: -20°C a 180°C (-4°F a 350°F) com assentos de PTFE
  • Flange de acordo com ASME B16.5
  • Face-to-Face de acordo com ASME B16.10
