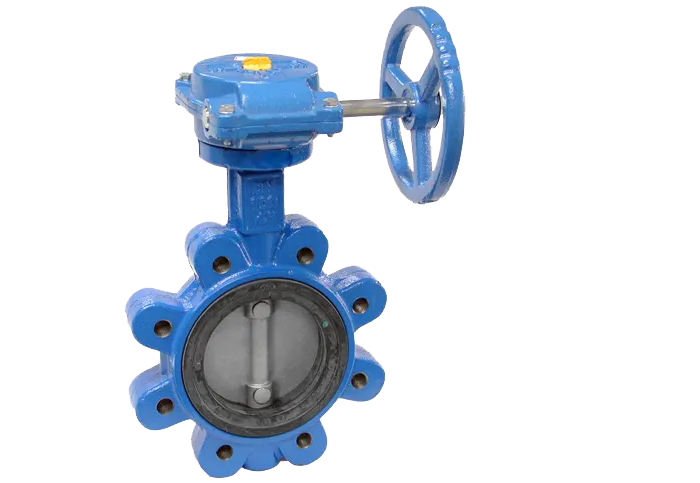

MODELO KKD-81L

Válvula de borboleta concêntrica tipo LUG

Numa válvula borboleta concêntrica a haste está centrada no meio do disco e o disco
Centrado com um furo.
Neste tipo de válvula, o disco interage primeiro com o assento a cerca de 85° para uma rotação de 90°.
As válvulas borboleta concêntricas são amplamente utilizadas em aplicações de baixa pressão.
O tipo LUG da válvula borboleta é idêntico ao da válvula de esfera de 3 peças, onde uma extremidade da tubagem pode ser substituída sem afetar o outro lado da válvula.
Isto pode ser conseguido utilizando insertos roscados, flanges e dois conjuntos de olhais (parafusos) que não utilizam porcas, de modo a que cada flange tenha os seus parafusos. Não é necessário parar a instalação inteira para inspecionar, limpar, reparar ou substituir a válvula de borboleta.

VÁLVULA DE BORBOLETA MODELO KKD-81L

CARACTERÍSTICAS
  • Adequado para utilização em AVAC, irrigação, aplicações industriais onde é necessário um deslocamento positivo
  • Eixo de passagem única fornece o preço mais económico
  • 10 posições de alavanca ou operação por caixa redutora e volante
  • Material de liga disponível sob pedido

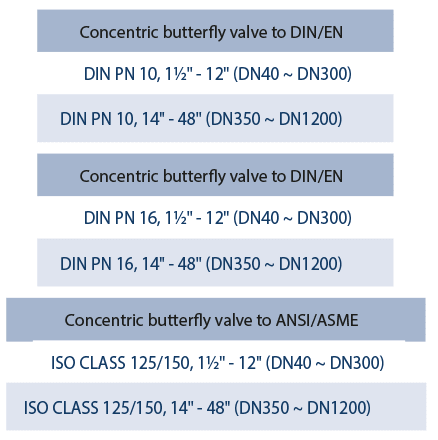

NORMAS
  • Dimensões de acordo com DIN2633
  • Teste de inspeção de acordo com a norma EN12266
LIMITAÇÃO
  • Não utilizar EPDM quando estiverem presentes hidrocarbonetos.
  • Prever gentilmente o aumento do torque para disco revestido de PTFE + opção de sede em PTFE; recomenda-se o funcionamento com caixa redutora e volante para dimensões de 4″.
  • Serviço de fim de linha a meia classificação
OPÇÕES
  • Duplo estilo “meio pino” disponível para aumentar o desempenho e o ciclo de vida
  • Disco revestido disponível em: Borracha, PTFE, Nylon

.

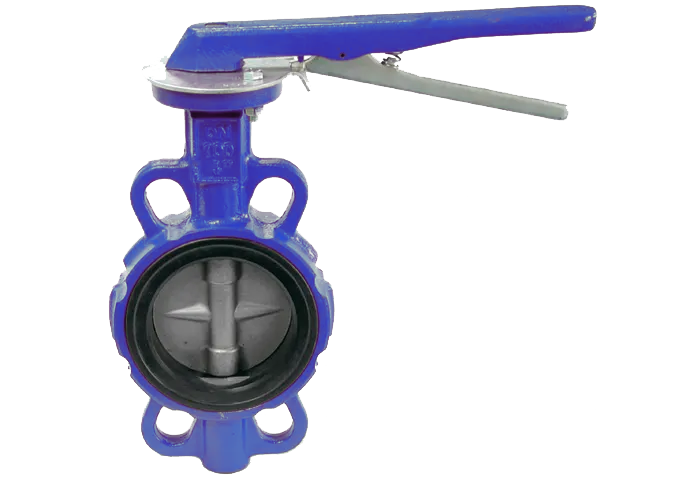

MODELO KKD-81W

Válvula de borboleta concêntrica tipo WAFER

Numa válvula borboleta concêntrica a haste está centrada no meio do disco e o disco
Centrado com um furo.
Neste tipo de válvula, o disco interage primeiro com o assento a cerca de 85° para uma rotação de 90°.
As válvulas borboleta concêntricas são amplamente utilizadas em aplicações de baixa pressão.
O tipo WAFER das válvulas de borboleta foi concebido para manter uma vedação estanque, para proteger contra os diferenciais de pressão bidirecionais e para evitar o retorno em equipamentos construídos para fluxo uni-direccional.
Isto é conseguido utilizando uma tampa estanque, tal como um O-ring, bem como uma face lisa da válvula tanto na parte a jusante como a montante da válvula.

VÁLVULA DE BORBOLETA MODELO KKD-81W

CARACTERÍSTICAS
  • Adequado para utilização em AVAC, irrigação, aplicações industriais onde é necessário um deslocamento positivo
  • Eixo de passagem única fornece o preço mais económico
  • 10 posições de alavanca ou operação por caixa redutora e volante
  • Material de liga disponível sob pedido

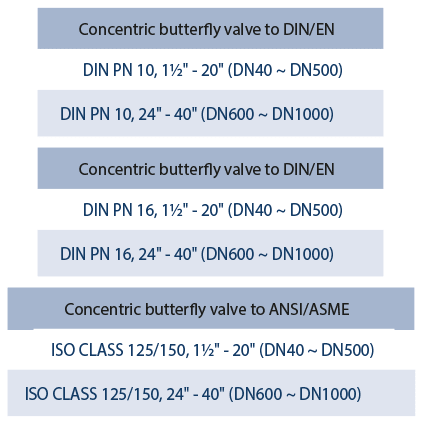

NORMAS
  • Dimensões de acordo com DIN2633
  • Teste de inspeção de acordo com a norma EN12266
LIMITAÇÃO
  • Não utilizar EPDM quando estiverem presentes hidrocarbonetos.
  • Prever gentilmente o aumento do torque para disco revestido de PTFE + opção de sede em PTFE; recomenda-se o funcionamento com caixa redutora e volante para dimensões de 4″.
  • Serviço de fim de linha a meia classificação
OPÇÕES
  • Duplo estilo “meio pino” disponível para aumentar o desempenho e o ciclo de vida
  • Disco revestido disponível em: Borracha, PTFE, Nylon
